某一種尺寸球磨機的產量是以相似的比較法，按其他工業用球磨機在相似的磨礦條件下，所得實際材料來決定的。要使實際材料接近于要求，可以借實驗所得的磨礦難度系數來獲得。計算時，或按處理礦量或按磨礦效率指標都可以。

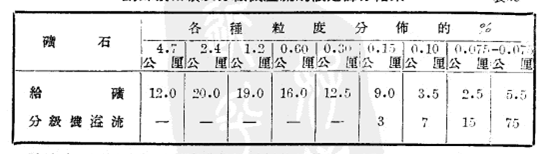

若是按照球磨機處理礦量的計算方法時，先從實驗材料及文獻里找出其磨礦條件以及相似的舉例，礦石的特性，原料粒度以及計劃產品粒度的大小都要特別注意。按單位容積所計算的處理礦量叫做單位產量。這個指標是根據某種直徑球磨機的產量和它的容積成正比所采用的。在計算球磨機數目時為了使材料和其所需條件向接近，應在球磨機礦石磨礦的難易程度或原礦粒度等方面作必要的修改。對于以上分析的球磨機給礦量所參考的假定篩分結果可以用下表表示：
但是如果采用的是磨礦效率的指標計算時，要先找到合適的實際磨礦材料，磨礦較產品以及磨礦難易度都要和其所需的磨礦條件相似，然后確定出每噸礦石磨礦所消耗的平均單位動力。用此值與所需的磨礦總頻數相乘，就可以得到所需的動力總數量，而后來選擇球磨機適當?shù)某叽纭?br />
